Как правило, работы на объекте не ограничиваются лишь тепловой изоляцией труб, а могут также включать мероприятия по утеплению различного оборудования, в том числе всевозможных резервуаров и ёмкостей как бытового, так и промышленного назначения.
Данный раздел посвящен монтажу изоляционного материала на основе аэрогеля на резервуарах и емкостях. Поскольку резервуары и ёмкости характеризуются большим разнообразием форм и моделей, вероятно, данные указания потребуют внесения изменений. Описанные далее процедуры укладки являются рекомендованными, но не являются единственными способами монтажа.
Подготовка
Перед монтажом теплоизоляции удостоверьтесь, что оборудование прошло испытание на герметичность.
Убедитесь, что все поверхности оборудования, над которыми будет монтироваться теплоизоляция, чистые и сухие.
Убедитесь, что изоляционный материал чистый, сухой и находится в хорошем состоянии. Влажный, грязный или поврежденный изоляционный материал для монтажа непригоден.
Стандартные процедуры монтажа
|
| 1. Определите зону, на которой планируется уложить теплоизоляцию. Рассчитайте длину замкнутого контура для резервуара или емкости по внешней стороне изоляции. |
2. Разрежьте материал на основе аэрогеля в соответствии с необходимой рабочей длиной. Для ёмкостей или резервуаров небольшого размера мы рекомендуем использовать сплошную пластину материала для каждого слоя. Для больших ёмкостей или резервуаров мы рекомендуем разрезать изоляционный материал в соответствии с той длиной, которую будет удобно обрабатывать в рабочей зоне. |
|
3. Прикрепите передний край изоляционного материала на основе аэрогеля при помощи приварных или самоклеящихся игл для изоляции. Используя скобы, оберните изоляционный материал вокруг ёмкости или резервуара. Если воспользоваться иглами невозможно, материал на основе аэрогеля можно удержать в нужном месте при помощи эластичных лент до завершения процедуры оборачивания, после чего применяется металлический бандаж.
|
4. Укрепите приварные или самоклеящиеся иглы в конечной точке рядом с передним краем, прижмите иглы и закрепите скобы.
|
|
5. Для выемок рекомендовано делать разрезы в изоляционном материале, а затем передвигать материал в соответствующее место. После этого материалу следует придать надлежащую форму при помощи острого ножа или ножниц.
|
6. Установите бандаж по контуру резервуара или емкости и затяните его.
|
| Примечание: Если изоляционный материал на основе аэрогеля укладывается в несколько слоев, рекомендовано перекрывать стыки предыдущего слоя. |
Укладка на крышке резервуара
| Вырежьте сектор клинообразной формы из изоляционного материала на основе аэрогеля, используя из описанных ниже методов. Поскольку данный материал хаактеризуется высокой эластичностью, большой край со стороны дуги сектора может быть существенно больше, чем в обычных случаях у других теплоизоляционных материалов. |
Метод резки на месте монтажа
| 1. Измерьте расстояние от линии дуги до центра крышки. |
2. Отрежьте от пластины материала на основе аэрогеля кусок, длина которого будет равна расстоянию от линии дуги до центра крышки.
|
|

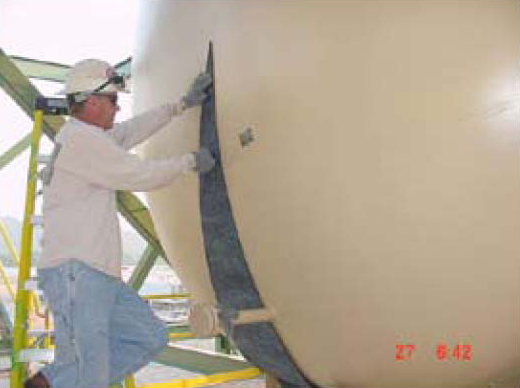

3. Разрежьте материал в соответствии с желаемой шириной по линии дуги. Разметьте оба края к центральной линии на противоположном крае материала таким образом, чтобы был получен клинообразный сектор (Рис. 46).
Рис.46
|
4. Прикрепите материал на основе аэрогеля в центре крышки, используя приварные или самоклеящиеся иглы. Уложите назад до линии дуги и прикрепите материал в этой точке, используя аналогичный метод. Если использовать иглы не представляется возможным, материал можно закрепить при помощи системы зажимов вокруг линии дуги, применяя проволоку или бандаж, натянутые на клинообразную секцию, чтобы удержать ее на месте. |
5. Продолжайте монтаж секций того же размера на каждой четверти крышки. Заполняйте оставшиеся секторы клинообразными секциями такого же размера до тех пор, пока они не перестанут подходить под контур резервуара. В этот момент необходимо будет подрезать куски для того, чтобы они подошли к имеющимся на настоящее время секторам (Рис. 47).
|
Рис. 47
|
Метод резки в заводских условиях
| 1. Измерьте расстояние от линии дуги до центра крышки. |
2. Отрежьте от пластины материала на основе аэрогеля кусок, длина которого будет равна длине от линии дуги до центра крышки.
|
| 3. Определите длину окружности по внешней стороне изоляционного материала. |
4. Определите требуемый рабочий размер материала по линии дуги и разделите эту величину на длину окружности, чтобы получить количество необходимых секций.
|
| 5. Определите центральную точку крышки и разделите на необходимое количество секций. |
6. После того, как размеры для линии дуги и центрального сектора будут установлены, разметьте их на полотне материала с каждого конца и отрежьте необходимое количество.
|
| 7. Прикрепите материал на основе аэрогеля в центре крышки, используя приварные или самоклеящиеся иглы. Уложите до линии дуги и прикрепите материал в этой точке, используя аналогичный метод. Если использовать иглы не представляется возможным, материал можно закрепить при помощи системы зажимов вокруг линии дуги, применяя проволоку или бандаж, натянутые на клинообразную секцию, чтобы удержать ее на месте. |
Рис. 48
|
Переходные участки и конусы
| 1. Определите длину наклонной поверхности. |
2. Отрежьте кусок материала соответствующей длины.
|
|
3. Определите длину окружности резервуара или ёмкости.
|
4. Разделите длину окружности на желаемую рабочую ширину материала на основе аэрогеля, чтобы получить количество необходимых секций.
|
| 5. Определите длину окружности на дне конуса. |
6. Разметьте края куска материала на основе аэрогеля и вырежьте клинообразные секции.
|
|
7. Прикрепите материал на основе аэрогеля в центральной точке конуса, используя приварные
или самоклеящиеся иглы. Уложите до линии дуги и прикрепите материал в этой точке, используя аналогичный метод. Если использовать иглы не представляется возможным, материал можно закрепить при помощи системы зажимов вокруг
линии дуги, применяя проволоку или бандаж, натянутые на клинообразную секцию, чтобы удержать ее на месте.
|
8. Установите металлическую облицовку согласно техническим условиям и обеспечьте герметичность при помощи герметика, одобренного согласно техническим условиям. |
|
Рис. 49
|
|
